Как найти FAT и каталоги в редакторе диска

АрхивСистема
автор: Петр Каньковски   04.10.2004

При восстановлении данных на жестком диске бывает непросто понять, что содержится в выбранном наугад секторе. Зная характерные признаки FAT, загрузочных записей и каталогов, вы можете отличить их от обычных файлов.

При восстановлении данных на жестком диске бывает непросто понять, что содержится в выбранном наугад секторе. Зная характерные признаки FAT, загрузочных записей и каталогов, вы можете отличить их от обычных файлов.

Таблица FAT. Если диск не слишком фрагментирован, то номер следующего кластера в таблице FAT на единицу больше номера предыдущего. Это и есть характерный признак, по которому можно обнаружить FAT. Скриншот показывает таблицу с номерами кластеров 18 0A 2D, 18 0A 2E, 18 0A 2F, 18 0A 30 и так далее. Если FAT показана в текстовом виде, то кое-где попадаются буквы A, B, C, D или цифры 0, 1, 2, 3, 4 (в FAT32 они расположены через каждые 4 символа, так как элемент FAT занимает 4 байта).

Таблица FAT32
Таблица FAT32

Каталог (Directory). Каталог в файловой системе FAT содержит короткие имена файлов, записанные заглавными буквами, а также длинные имена в кодировке Unicode.

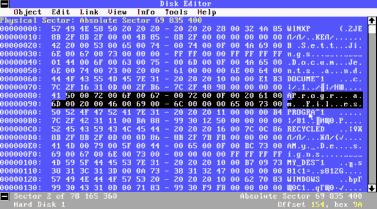

Каталог с короткими и длинными именами файлов
Каталог с короткими и длинными именами файлов

На скриншоте заметны короткие имена файлов Progra~1, Docume~1 и длинные Program files, Documents and Settings (последнее имя файла оказалось разбитым на два элемента каталога). Каждый элемент каталога занимает 32 байта, то есть две строчки в шестнадцатеричном редакторе. Выбрав View > As Directory в меню Norton Disk Editor, вы увидите тот же каталог в наглядном представлении.

Загрузочная запись (Boot Record). Загрузочная запись всегда заканчивается двумя символами с кодами 55 AA. Первые ее символы для операционных систем Windows 9x/XP равны EB 58 90, затем идет строка MSWIN4.1. В загрузочной записи можно найти метку диска, тип файловой системы (FAT12, FAT16, FAT32 или NTFS), а также сообщения об ошибках. Например, на диске Windows 9x вы прочтете "Invalid system disk", "Disk I/O error", "Replace the disk, and then press any key", а в Windows XP - "NTLDR is missing", "Disk error", "Press any key to restart".

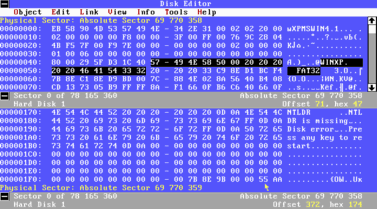

Загрузочная запись (выделены текстовые строки)
Загрузочная запись (выделены текстовые строки)

Если выбрать View > As Boot Record (32), должны появиться правдоподобные данные: параметр Bytes per Sector всегда равняется 512, Number of FATs = 2, Sectors per Track = 63, File System Ver (major и minor) = 0, а в Volume Label будет указана метка диска.

Таблица разделов (Partition Table или Master Boot Record, MBR). Как и загрузочная запись, таблица разделов заканчивается байтами 55 AA. Именно поэтому в Norton Disk Editor команда поиска (Tools > Find Object > Partition / Boot) не различает их. Напомним, что таблица разделов расположена в самом первом секторе физического диска, а загрузочная запись - в начале логического диска (раздела). Таблица разделов указывает число, размер логических дисков и тип файловой системы на каждом них, а загрузочная запись - параметры только одного логического диска.

MBR в Windows 9x/XP содержит строки "Invalid partition table", "Error loading operating system", "Missing operating system". При выборе View > As Partition Table должна быть показана таблица с реально существующими разделами данного жесткого диска.
